Hidrolik filtrede beta oranı ve mikron değeri ne anlama gelir?

Filtre elemanının etiketinde 10 µm yazması, o elemanın 10 mikrondan büyük her partikülü tuttuğu anlamına gelmez. İki farklı 10 µm eleman, aynı yağda çok farklı temizlik seviyeleri sağlayabilir. Aradaki farkı gösteren değer beta oranıdır.

Beta oranı nedir?

Beta oranı (β), belirli bir partikül boyutunda filtrenin önündeki partikül sayısının arkasındaki partikül sayısına oranıdır:

Filtreden önce 10 µm üzerinde 10.000, sonra 50 partikül sayılıyorsa β10(c) = 200'dür. Oran büyüdükçe filtre o boyutta daha verimli çalışır. Tutma verimi şu formülle bulunur:

ISO 16889 çok geçişli test

Beta oranı ISO 16889 standardındaki çok geçişli (multi-pass) testle ölçülür. Test düzeneğinde yağa sürekli standart bir test tozu eklenir, yağ filtreden tekrar tekrar geçirilir ve filtrenin önünde ve arkasında otomatik sayıcılarla partikül sayılır. Test, eleman belirlenen basınç farkına ulaşana kadar sürer. Sonunda farklı boyutlardaki beta oranlarıyla birlikte elemanın kir tutma kapasitesi de elde edilir.

"(c)" işareti, sayımın ISO 11171'e göre kalibre edilmiş sayıcılarla yapıldığını gösterir. Eski ISO 4572 testine göre verilmiş değerler bu sonuçlarla doğrudan karşılaştırılamaz.

Nominal ve mutlak filtrasyon

Kataloglarda "nominal" diye geçen değerin standart bir tanımı yoktur, üreticiden üreticiye değişir ve çoğunlukla düşük bir verime karşılık gelir. "Mutlak" olarak verilen değerler genellikle β ≥ 200 ya da β ≥ 1.000 gibi yüksek bir orana dayanır. Karşılaştırma yaparken etiketteki kelimeye değil, βx(c) değerine bakmak gerekir.

Filtre seçerken nelere bakılır?

• Hedef temizlik kodu. Sistemdeki en hassas bileşenin istediği ISO 4406 kodu filtre hassasiyetini belirler. Servo valfli bir sistemde ince bir basınç filtresi gerekirken basit bir pres devresinde dönüş filtresi yeterli olabilir.
• Filtrenin yeri. Basınç hattı, dönüş hattı ya da off-line devre; her birinin basınç sınıfı ve debisi farklıdır.
• Debi ve basınç kaybı. Filtre debiye göre seçilir. Soğuk yağın yüksek viskozitesi basınç kaybını artırır; ilk çalıştırma koşulunu da hesaba katın.
• Kir tutma kapasitesi. Elemanın ne kadar dayanacağını belirler.
• By-pass valfi ve kirlilik göstergesi. Valf tıkanan elemanın yırtılmasını önler, gösterge değişim zamanını haber verir.

Smart Filter hidrolik filtreleri

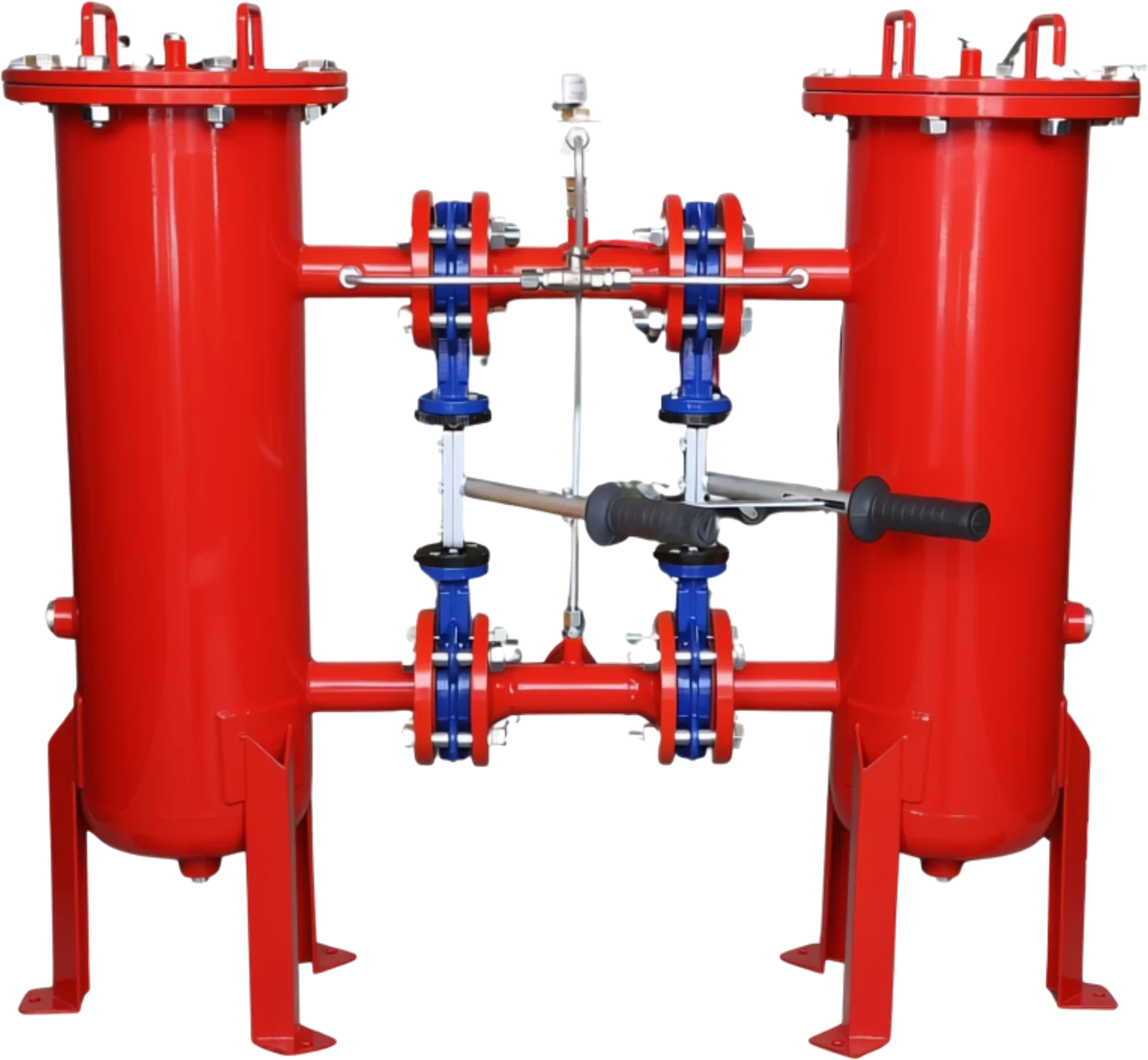

Smart Filter pileli kartuş elemanları basınç, dönüş ve off-line hatlar için, β oranına göre 3 ile 50 µm hassasiyette (ISO 16889) sunulur. Karbon çelik hazneler inline, high flow, duplex ve tank üstü seriler halindedir; high flow ve duplex seriler 14.000 L/dk'ya kadar debi geçirir. By-pass valfi ve kirlilik göstergesi opsiyoneldir. Ayrıntılar hidrolik filtreler sayfamızda.
