Proses hatlarında filtre seçimi üç soruyla başlar: tutulacak partikül ne büyüklükte, ne kadar kir var ve hat eleman değişimi için durdurulabilir mi? Sepet, torba ve kartuş filtreler bu sorulara farklı cevaplar verir; çoğu tesiste üçü birden, farklı noktalarda kullanılır.
Sepet filtre: ekipmanı korumak için
Sepet filtre, delikli ya da elek telli bir sepetten oluşur ve boru hattındaki iri parçaları tutar: kaynak çapağı, conta parçası, kum, talaş. Pompa, eşanjör, nozul ve sayaç gibi ekipmanların önünde koruma amacıyla kullanılır. Sepet temizlenip yeniden kullanıldığı için işletme maliyeti düşüktür.
Torba filtre: yüksek kir yükü, düşük maliyet
Torba filtrede sıvı, hazne içindeki destek sepetine yerleştirilmiş keçe ya da monofilament bir torbadan geçer. Torba çok miktarda kiri düşük maliyetle tutar ve değişimi hızlıdır: hazne açılır, dolu torba çıkarılır, yenisi takılır. Debi arttıkça haznedeki torba sayısı artırılır; çoklu torba hazneler 8.000 L/dk'ya kadar debiye çıkar.
Kartuş filtre: ince ve kontrollü süzme
Kartuş filtrede sıvı, haznenin içindeki bir ya da birden çok silindirik elemandan geçer. Kartuşlar torbaya göre daha ince ve daha tutarlı bir süzme sağlar. Ürün kalitesinin önemli olduğu, ince partikülün sorun çıkardığı noktalarda, çoğu zaman bir torba ya da sepet filtrenin arkasında son kademe olarak kullanılır. Yüksek basınçlı hatlar için yüksek basınçlı kartuş hazneler vardır.
Hangisi ne zaman?
| Durum | Uygun tip |
|---|---|
| İri parça, ekipman koruma | Sepet |
| Yüksek kir yükü, orta hassasiyet | Torba |
| İnce ve kontrollü süzme, son kademe | Kartuş |
| Hat durdurulamıyor | Duplex sepet ya da duplex kartuş |
Tek bir filtreyle hem çok kiri hem de çok ince partikülü tutmaya çalışmak elemanın çok sık değişmesine yol açar. Kademeli bir düzen, önce sepet ya da torba, sonra kartuş, eleman maliyetini düşürür. Smart Filter kartuş ve sepet elemanlarında hassasiyet 1 ile 3.000 µm arasındadır.
Tekli mi, duplex mi?
Tekli haznede eleman değişimi için hat durdurulur ya da bir by-pass hattı açılır. Duplex haznede iki filtre gövdesi yan yana durur; yön değiştirme vanalarıyla akış öteki gövdeye alınır ve kirlenen tarafın elemanı proses durmadan değiştirilir. Duruşun pahalı olduğu sürekli hatlarda duplex hazne tercih edilir.
Hazne de bir basınçlı kaptır

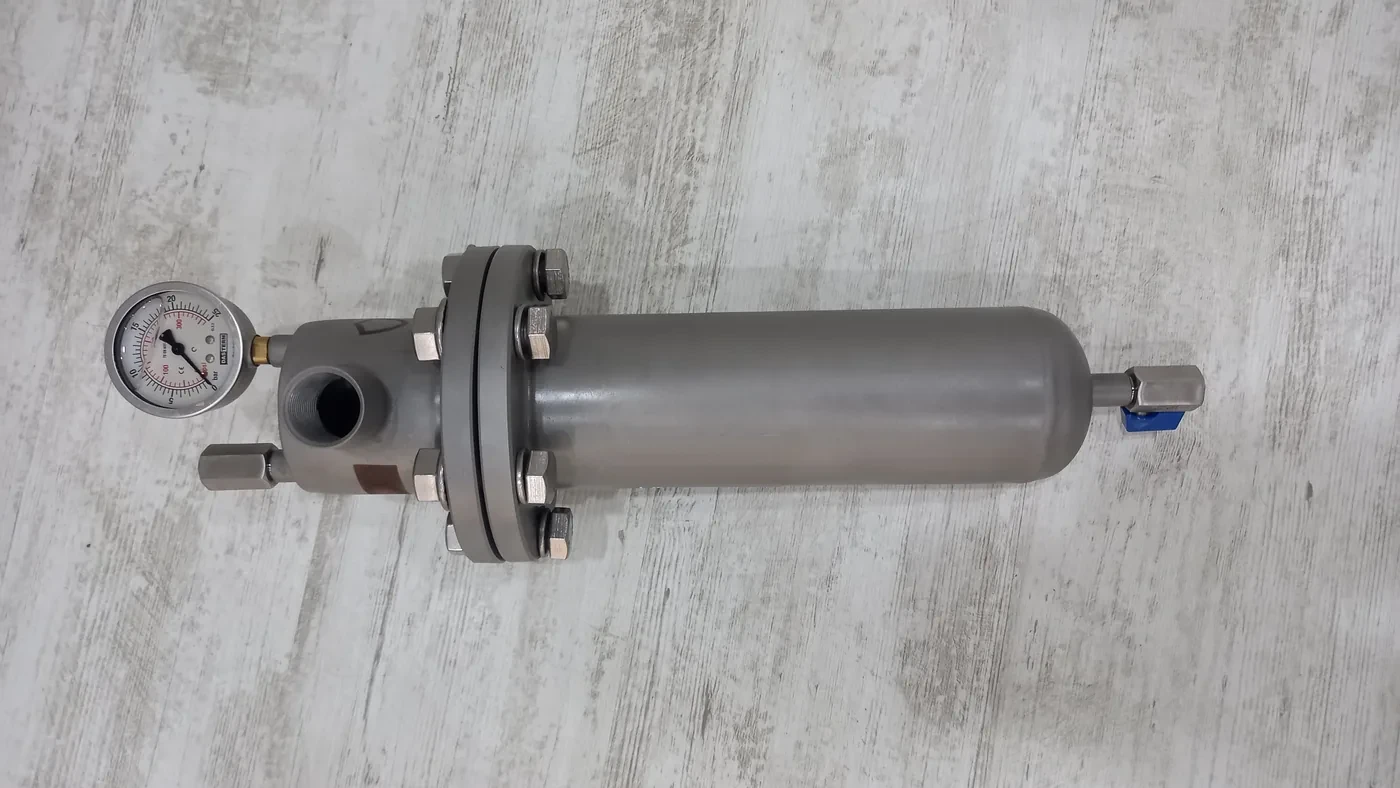

Filtre haznesi hattın basıncını taşır ve basınçlı kap olarak tasarlanmalıdır. Smart Filter hazneleri EN 13445 ya da ASME Sec. VIII Div.1'e göre hesaplanır, ISO 3834-2 sertifikalı kaynakla üretilir, EN 13445-5'e göre hidrostatik testten geçer ve EN 10204 3.1 malzeme sertifikasıyla teslim edilir. Gövdeler karbon çelik ya da 316L / 304 paslanmaz, bağlantılar EN 1092-1 veya ASME B16.5 flanşlıdır; çalışma basıncı seriye göre 6 ile 80 bar arasındadır.
Standart serilerin dışında kalan debi, basınç, sıcaklık ya da malzeme ihtiyaçları için özel tasarım filtre hazneleri üretiyoruz. Standart seriler proses filtre hazneleri sayfamızda, tüm hazne türleri filtre hazneleri sayfamızda.
