Proses Filtreler ve Hazneleri
Proses hatları için tasarlanan filtre hazne sistemleri, basınçlı kap standartlarına uygun olarak imal edilmekte ve endüstriyel proseslerin güvenilir işleyişine katkı sağlamaktadır. Kartuş, sepet ve torba filtre tipleri; tekli veya duplex konfigürasyonlarda sunulmaktadır.
Kartuş Tip Filtre Elemanları
Kartuş tip filtre elemanları, proses sıvılarında yüksek filtrasyon hassasiyeti gerektiren uygulamalar için tercih edilmektedir. Geniş bir kartuş tipi yelpazesiyle farklı uygulama gereksinimlerine yanıt verilmektedir.
Desteklenen Kartuş Tipleri
- Wound (Sarım) Kartuş
- Melt Blown (Eriyik Üfleme) Kartuş
- Pleated (Pileli) Kartuş
- Carbon (Aktif Karbon) Kartuş
- DOE / SOE Bağlantı Tipleri
- Big Blue Kartuş Tipleri
Teknik Özellikler
| Filtrasyon aralığı | 1 µm – 100 µm |
|---|---|
| Kartuş boyu | 10" – 40" |
| Gövde malzemesi | 316L Paslanmaz Çelik |
| Bağlantı tipi | Flanşlı / Diş |
| Çalışma basıncı | Uygulamaya göre değişir |
Sepet Tip Filtre Elemanları
Sepet tip filtre elemanları, yüksek akış kapasitesi ve kolay bakım özellikleriyle proses hatlarında yaygın biçimde kullanılmaktadır. Silindirik, konik ve yüksek debili yapıları ile farklı hazne konfigürasyonlarına uyum sağlamaktadır.
Sepet Geometri Seçenekleri
- Silindirik sepet – standart uygulamalar
- Konik sepet – katı partikül yükü yüksek akışkanlar
- Yüksek debili geniş kesitli sepet
Teknik Özellikler
| Malzeme | 304 / 316L Paslanmaz Çelik |
|---|---|
| Elek göz aralığı | 25 µm – 3.000 µm |
| Yüzey işlemi | Elektropolisaj / Asit Yıkama |
| Bağlantı | Hazneye özel ölçülerde imal |

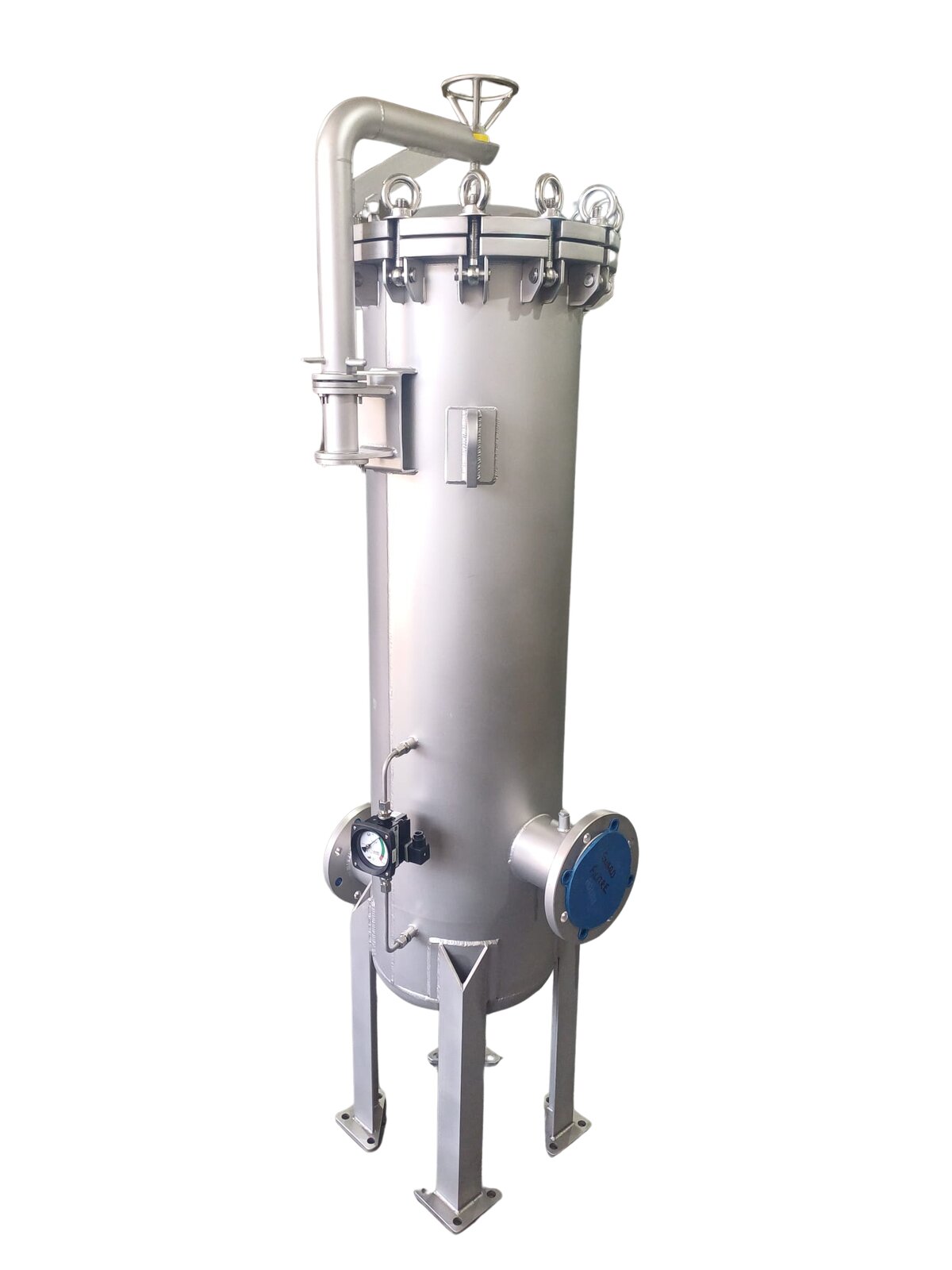

Proses Filtre Hazneleri
Proses filtre hazneleri, basınçlı kap standartlarına (EN 13445, ASME Sec. VIII Div.1, PED 2014/68/EU) uygun olarak mühendislik odaklı tasarım anlayışıyla üretilmektedir. Tekli, çift girişli ve duplex konfigürasyonlar sunulmaktadır.

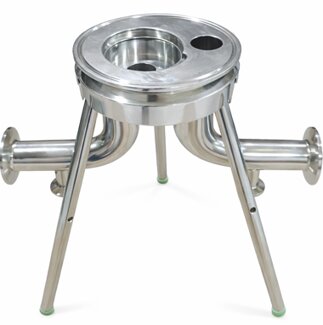

Torba & Sepet Filtre Hazneleri

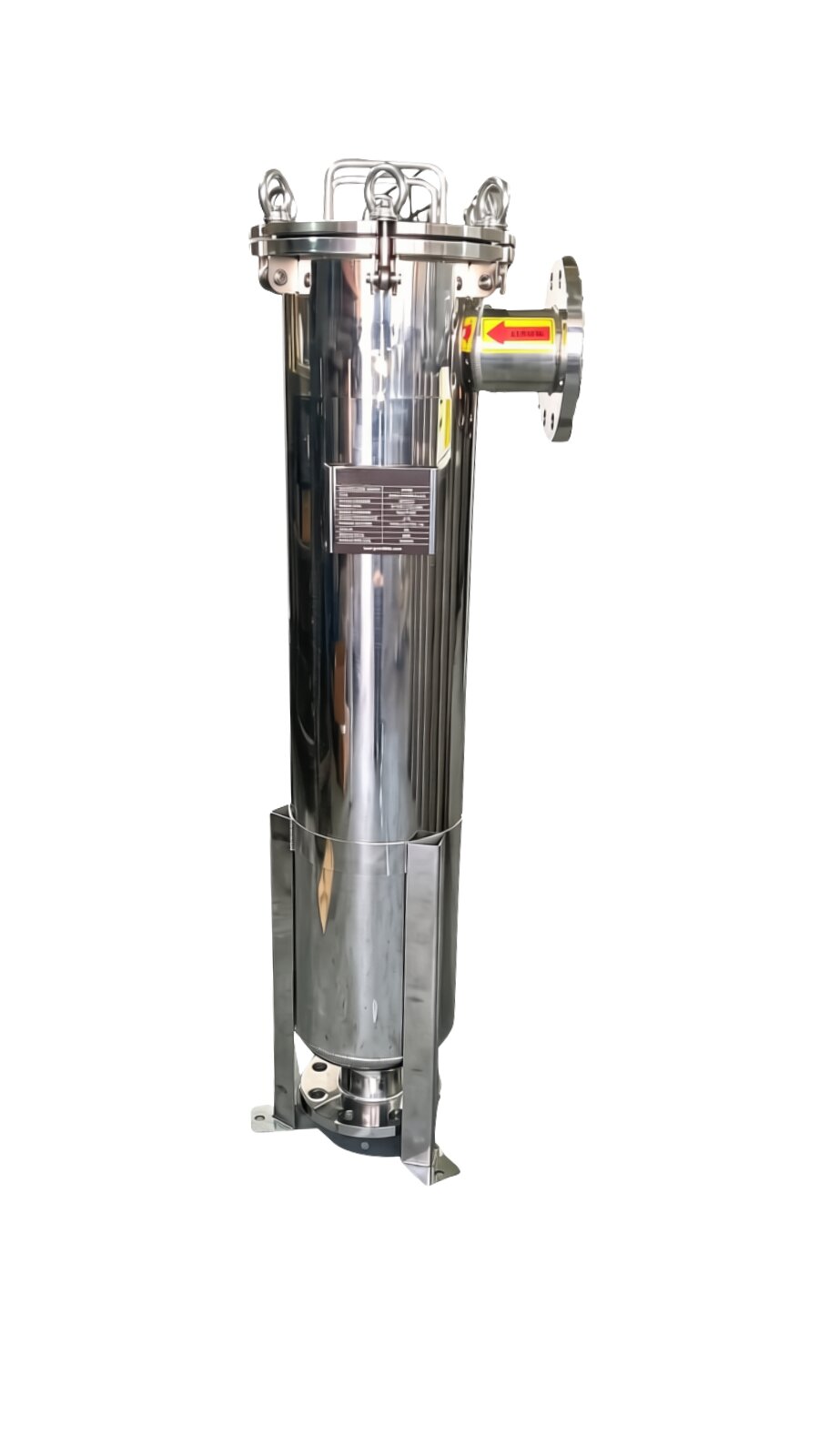

Tekli torba filtre haznesi
20–40 m³/h, 6–16 bar
Çoklu torba filtre haznesi
160–480 m³/h, 10 bar

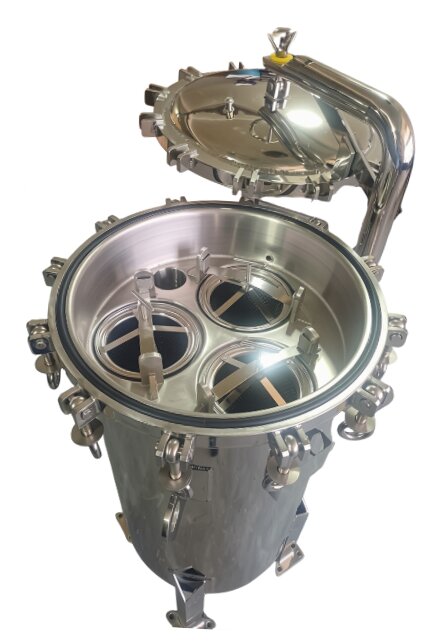

Çoklu torba haznesi
Kapak açık görünüm
Kartuş Filtre Hazneleri

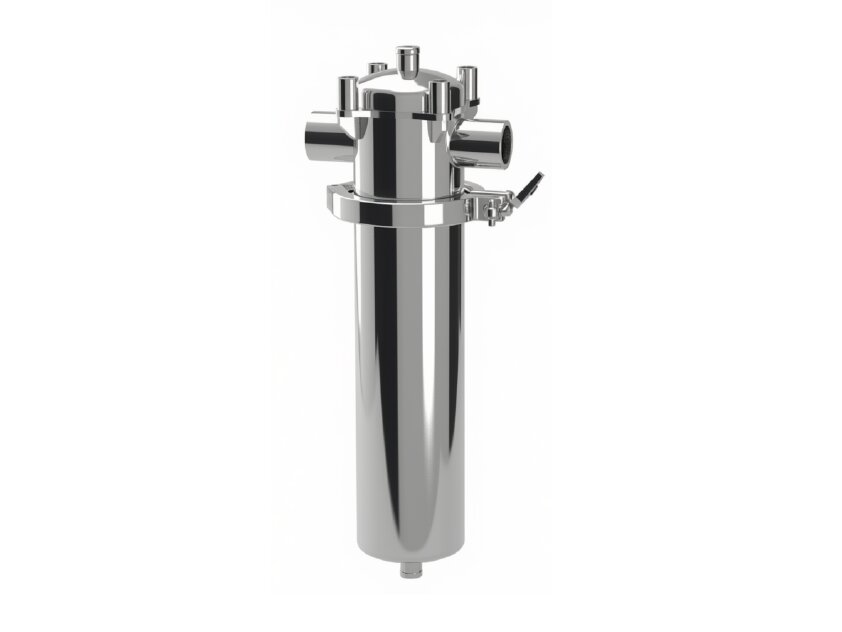

Tekli kartuş filtre haznesi
5–40 m³/h, 6 bar

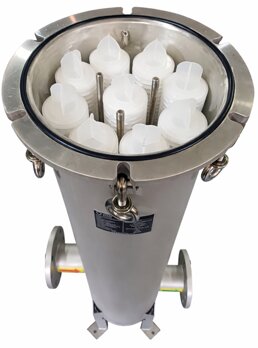

Yüksek debili sepet filtre haznesi
40–300 m³/h, 16 bar

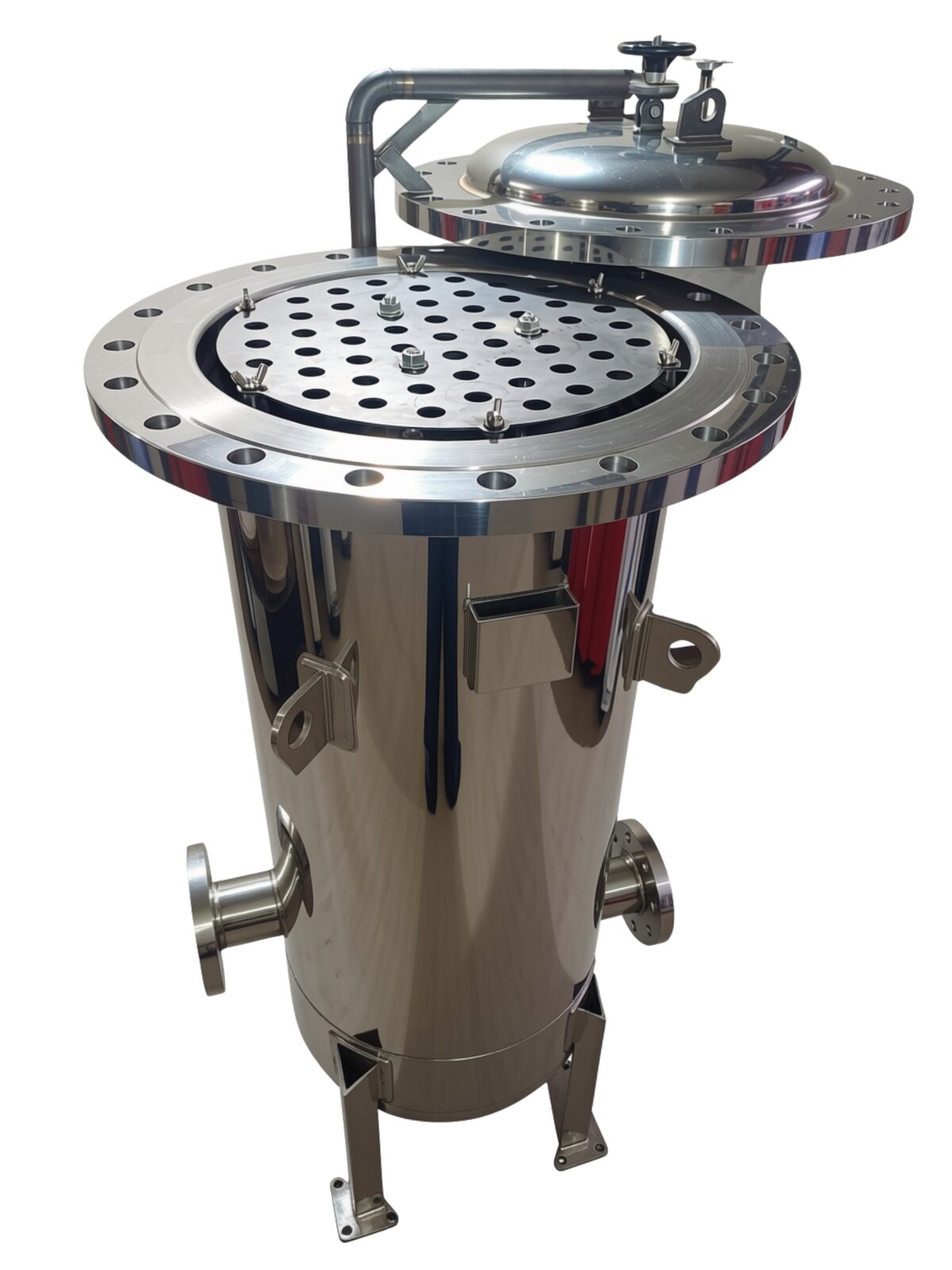

Çok kartuşlu hazne
Kartuş plakası görünümü
Duplex sepet filtre haznesi – kesintisiz çalışma için; bir hazne bakımdayken diğeri devrede kalır.

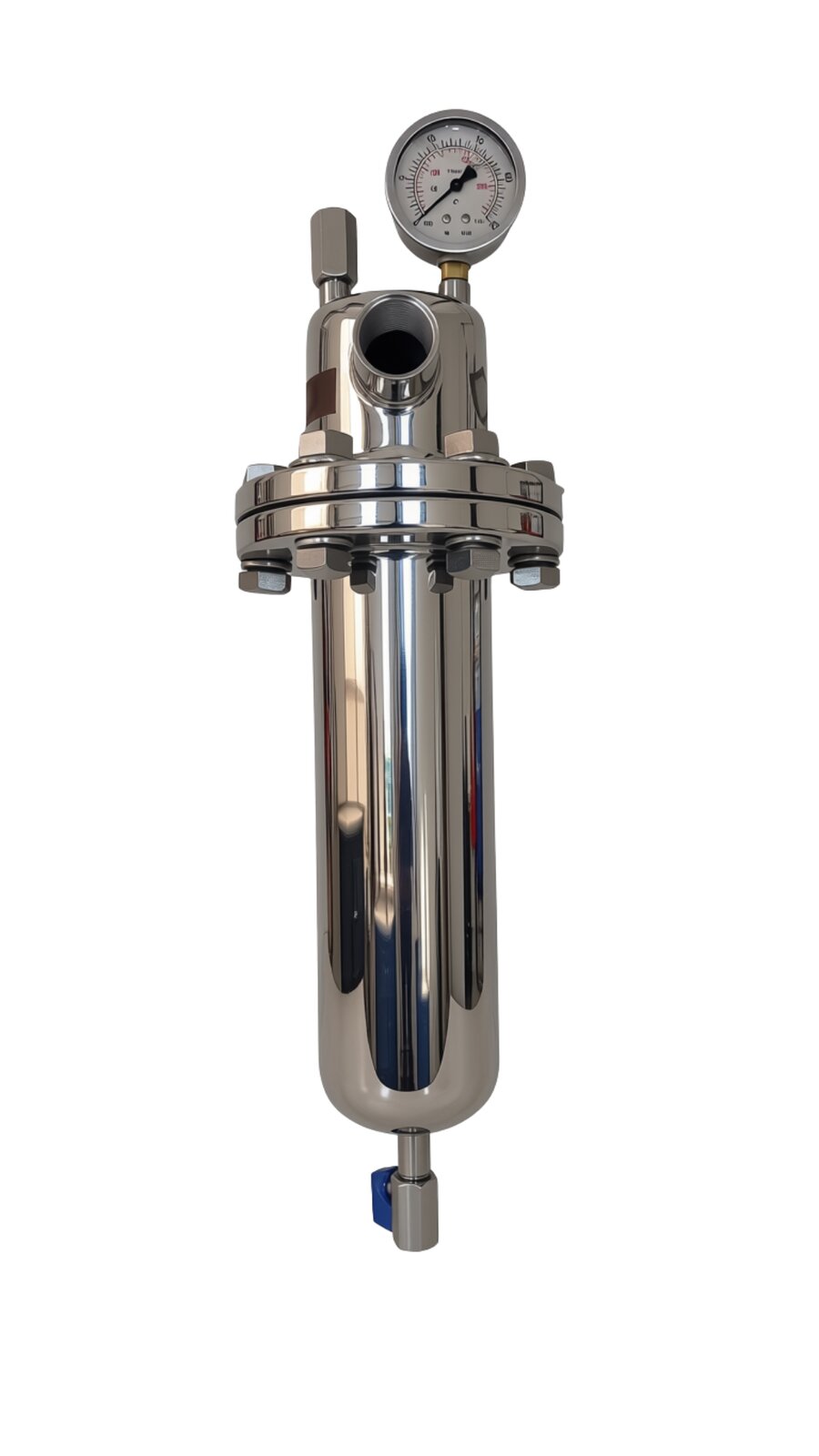

Yüksek Basınçlı Kartuş Hazneleri
- Çalışma basıncı: 80 bar'a kadar
- Debi: 25–100 L/dak
- Uygulamalar: Kimya, petrokimya, kritik proses hatları
Genel Teknik Özellikler
| Gövde malzemesi | 316L / 304 Paslanmaz Çelik |
|---|---|
| Dış yüzey işlemleri | Asitleme + Pasivasyon + Mekanik polisaj & Elektro polisaj |
| Bağlantı standardı | EN 1092-1 / ASME B16.5 Flanş |
| Test standardı | EN 13445-5, ASME Sec. VIII Div.1 |
| Malzeme sertifikası | EN 10204 3.1 |

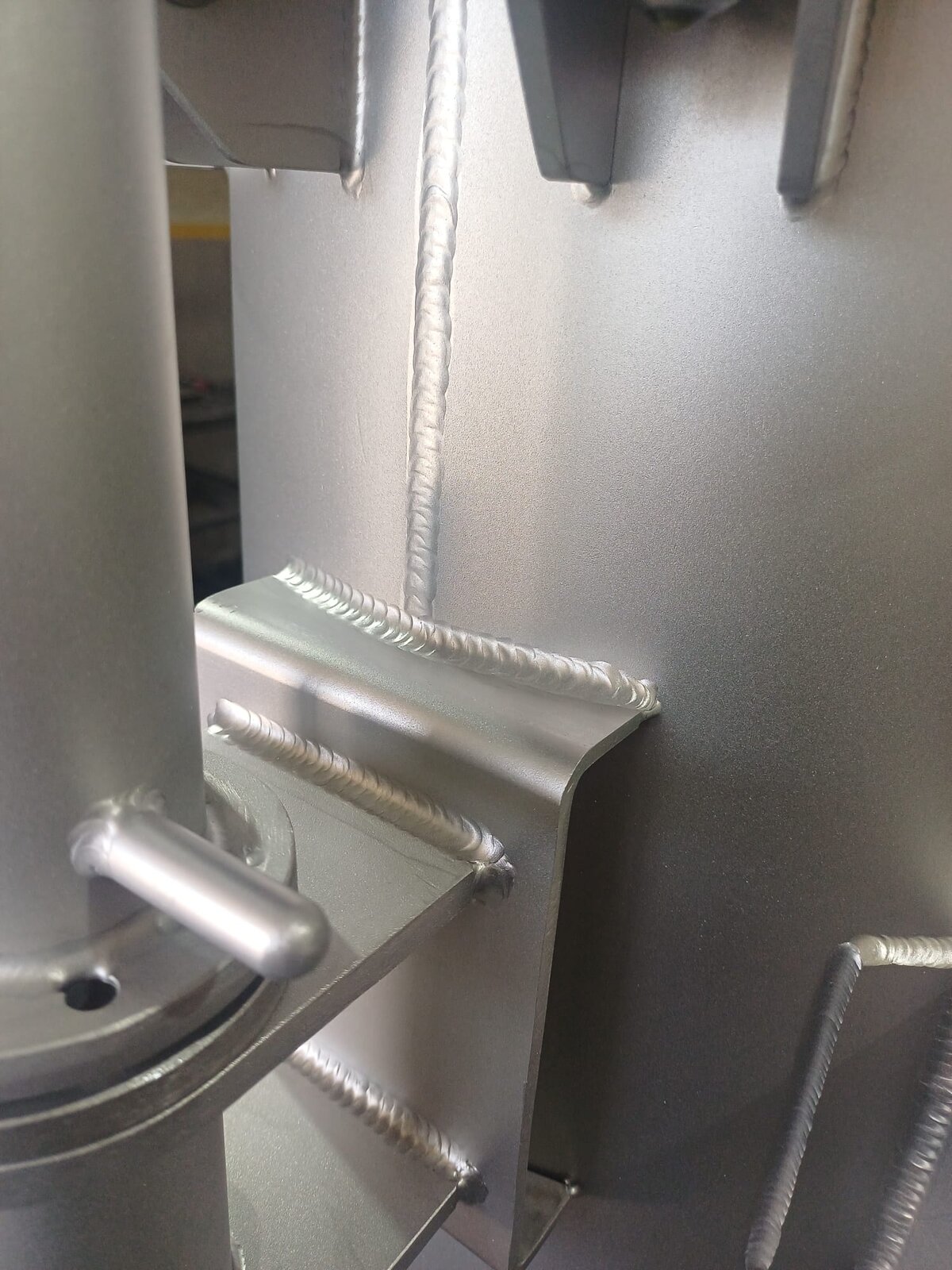

| Kaynak standardı | ISO 3834-2 |
| Korozyon koruma | ISO 12944 (C3–C5) |
Ürün Görselleri
Uygulamanıza uygun filtrasyon çözümü için teknik ekibimizle görüşün.
